Effizienter mit Blöcken arbeiten: Erzeugen, umbenennen, alternative Einfügepunkte

Die folgenden Tipps helfen, beim Arbeiten mit Blöcken effizienter zu werden.

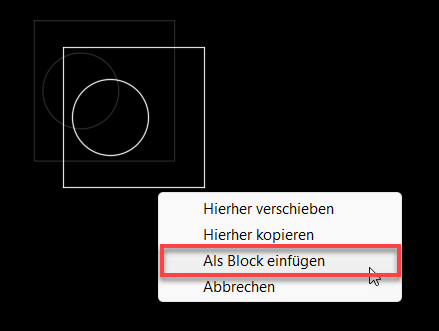

Block schnell erzeugen

Markieren Sie die gewünschten Objekte mit der linken Maustaste. Anschliessend klicken Sie mit der rechten Maustaste auf ein beliebiges markiertes Objekt (keinen Griff wählen!), verschieben alles und lassen die rechte Maustaste los. Es erscheint ein Pop-Up. Wählen Sie "Als Block einfügen" und schon ist der Block erzeugt.

Als Block einfügen

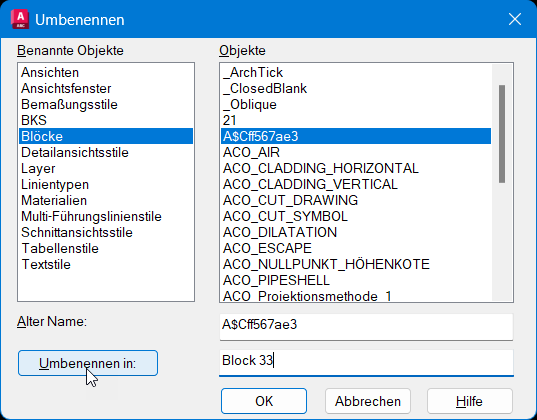

Block umbenennen

AutoCAD vergibt einen zufälligen Namen, z.B. A$C2a97ee82. Mit dem AutoCAD-Befehl UMBENENN (auf der Befehlszeile eingeben) können Sie den Blocknamen ändern.

Block umbenennen



Alternative Einfügepunkte setzen

Der vorhin erzeugte Block A$C2a97ee82 hat vermutlich keinen sinnvollen Einfügepunkt. Öffnen Sie den Block im Blockeditor und setzen Sie Punktparameter an die gewünschten Einfügepositionen (die gelben Ausrufezeichen können Sie ignorieren). Speichern Sie den Block.
Fügen Sie den Block in die aktuelle Zeichnung ein und drücken Sie vor dem Absetzen die CTRL-Taste. Mit jedem Tastendruck springt der Einfügepunkt zum nächsten Punktparameter.

Block alternative Einfügepunkte
